EQCV

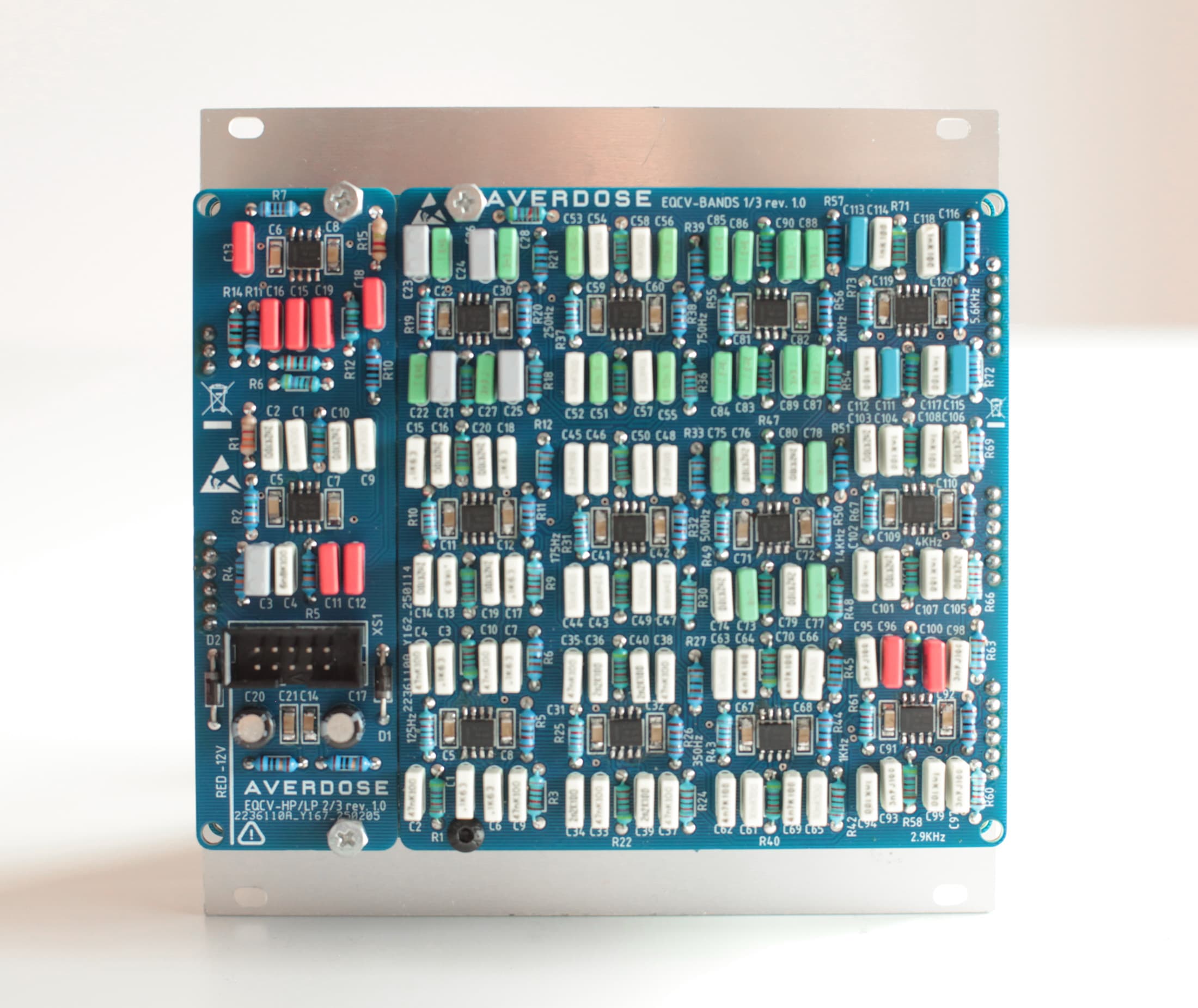

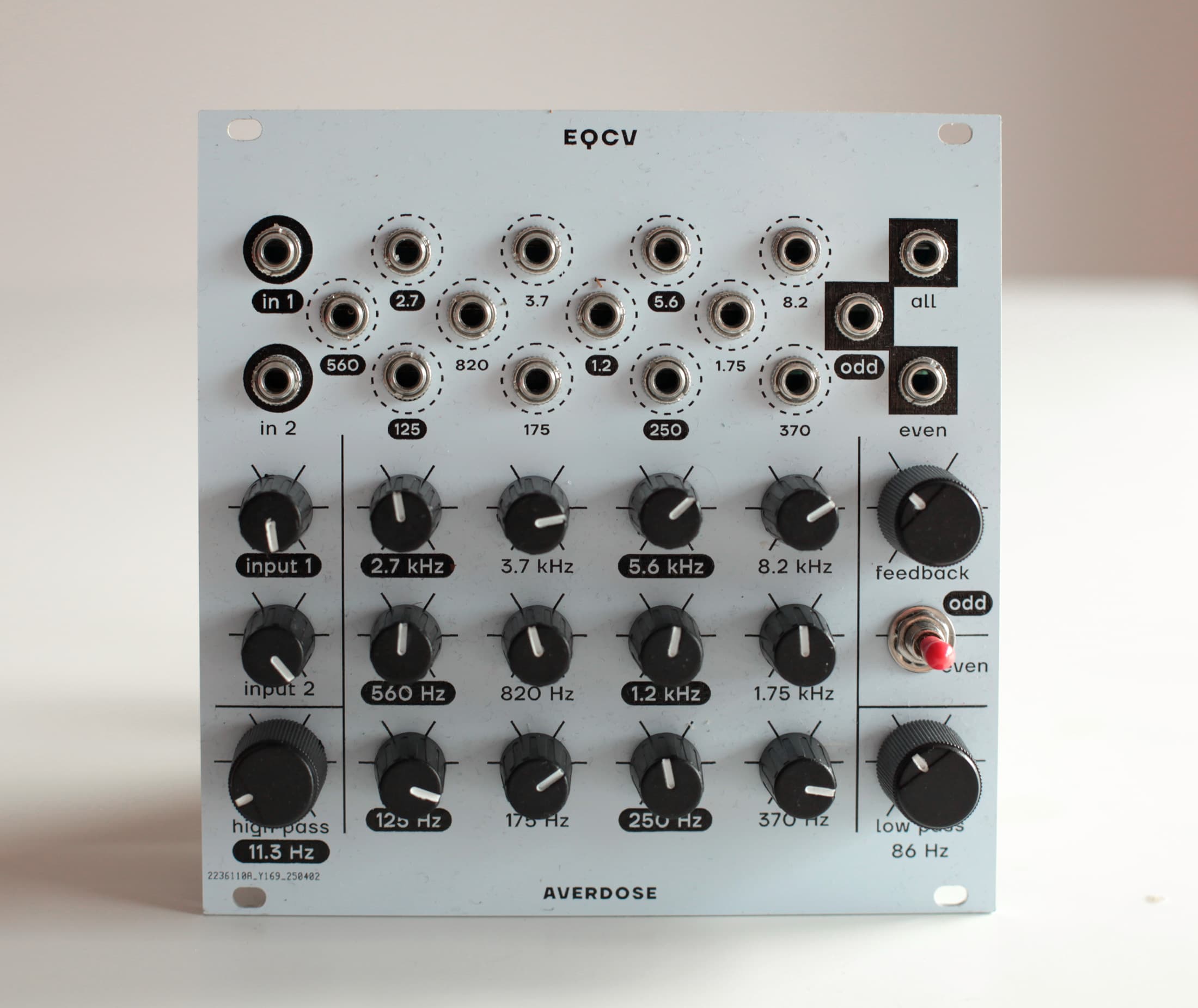

Eurorack Feste Filterbank mit CV-Steuerung

Dieses Modul für Eurorack ist eine feste Filterbank mit einem Tiefpass- und einem Hochpassfilter sowie zwölf Bandpassfiltern.

Das Modul verfügt über CV-Eingänge zur Steuerung der Lautstärke der zwölf Bandpassfilter. Außerdem gibt es eine Feedback-Schleife des Ausgangssignals, die es zurück zum Eingang des Moduls führt, um experimentellere Klänge zu erzeugen.

Funktionen

• 14 Filterbänder – 12 Bandpassfilter, ein Tiefpass- und ein Hochpassfilter – alle mit Attenuatoren.
• 2 Eingangskanäle – einer für die geraden Filter, einer für die ungeraden Filter – mit Attenuatoren, zueinander normalisiert.
• CV-Lautstärkeeingänge für jedes der 12 Bandpassfilter – die Attenuatoren dienen zur Verschiebung des VCA.
• Feedback-Schaltung mit Attenuator in beiden Eingangskanälen, wobei die Feedback-Quelle über einen Schalter entweder vom ungeraden oder geraden Filterausgang gewählt werden kann.
• 3 Ausgänge – ungerade, gerade und alle Filterkanäle.

Videos

Signalfluss

Die beiden Eingänge führen Audiosignale in unterschiedliche Signalwege. Ein Signal, das in Eingang 1 eingespeist wird, wird über einen Abschwächer verarbeitet und in den Hochpassfilter sowie in alle ungeraden Filter von Nr. 1 bis Nr. 11 parallel geleitet. Die Ausgänge dieser Filter werden zu den Ausgängen ODD OUT und ALL OUT summiert.

Ein Signal, das in Eingang 2 eingespeist wird, wird über einen Abschwächer verarbeitet und in den Tiefpassfilter sowie in alle geraden Filter von Nr. 1 bis Nr. 11 parallel geleitet. Die Ausgänge dieser Filter werden zu den Ausgängen EVEN OUT und ALL OUT summiert.

Ein weiterer Satz von Ausgängen aus den ungeraden und geraden Verarbeitungsblöcken wird in eine Feedback-Schleife geleitet. Ein Schalter auf der Frontplatte bestimmt, welche dieser beiden Optionen tatsächlich weiterverarbeitet wird. Das Feedback-Signal durchläuft dann einen weiteren Abschwächer und wird mit beiden Eingangssignalen gemischt.

Die Ausgangslautstärke aller 12 Bandpassfilter kann über CV gesteuert werden.
